Mécanismes de Formation des Nie et Nioi : Comprendre la Beauté des Motifs de Lame à Travers la Transformation Martensitique dans la Structure Métallique

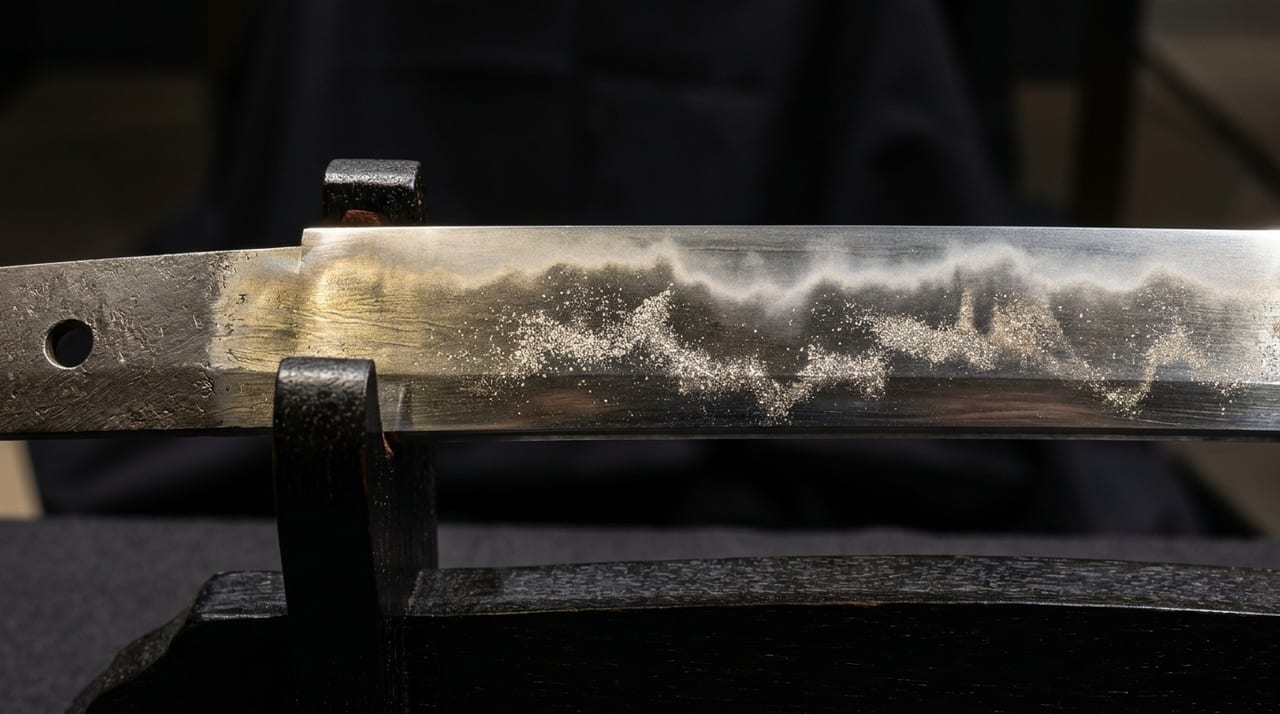

* Image illustrative uniquement.Sommaire
Nie et Nioi—Les Deux Éléments Cardinaux des Motifs de Lame du Sabre Japonais
Les concepts les plus essentiels lors de l'appréciation d'un motif de lame d'un sabre japonais sont « nie » (肉眼で確認できる粒状の輝き) et « nioi » (におい). Ces deux termes décrivent les différences dans les structures microscopiques qui composent le motif de lame et constituent une connaissance indispensable pour évaluer la valeur artistique d'un sabre.
Nie (沸) : Étincelle granuleuse visible à l'œil nu. Particules qui scintillent comme des grains de sable. Observable sans magnification.
Nioi (匂) : Une limite brumeuse et diffuse qui brille comme du brouillard. Les particules sont trop fines pour être individuellement visibles ; au lieu de cela, elles sont reconnues comme une « bande de lumière » globale.
Pourquoi un motif de lame issu du même processus de trempe présente-t-il deux types d'apparence—granuleuse (nie) et brumeuse (nioi) ? La science métallurgique moderne fournit la réponse à cette question fondamentale.
Fondements de la Trempe—Qu'est-ce que la Transformation Martensitique ?
Comprendre la formation du motif de lame nécessite une connaissance de la « transformation martensitique », le changement dans la microstructure du métal.
Changements Fondamentaux dans la Microstructure de l'Acier
Lorsque l'acier (fer contenant du carbone) est chauffé à des températures élevées (800–900°C ou plus), la structure cristalline du fer se transforme en « austénite ». Cette austénite peut retenir la majeure partie du carbone en solution solide.
Lorsqu'il est refroidi rapidement à partir de cet état haute température (par exemple par immersion dans l'eau), le carbone n'a pas le temps de précipiter. Au lieu de cela, il se transforme en « martensite », une structure avec du carbone piégé à l'intérieur. La martensite est extrêmement dure (parmi les microstructures d'acier les plus dures), mais simultanément fragile.
Le motif de lame d'un sabre japonais apparaît comme la ligne de délimitation où « la martensite s'est formée ».
Le Mécanisme de Formation du Nie—L'Étincelle Produite par la Martensite Grossière
Comment se forme le nie (étincelle granuleuse) ?
La Relation Entre la Vitesse de Refroidissement et la Taille des Grains Cristallins
Lorsque la vitesse de trempe (refroidissement rapide) est « comparativement plus lente », il y a relativement moins de sites de nucléation pour la transformation martensitique, permettant aux grains de cristaux de martensite individuels de croître davantage. Ces grands cristaux de martensite deviennent visibles à l'œil nu sous la forme de « nie ».
Les tailles de grains plus grandes entraînent :
- Une visibilité à l'œil nu
- Une plus grande « variation des angles de réflexion » lorsque la lumière les frappe, produisant une étincelle scintillante
- L'observation d'« ara-nie » (nie grossière) avec de grandes particules
Conditions de Température et Qualité du Nie
Acier à haut carbone + température de trempe quelque peu inférieure : Conditions qui favorisent la formation de gros grains de martensite et d'un nie grossier. Le nie puissant observé dans la tradition Soshu (Masamune, Sadamune) résulte de ce mécanisme.
Température de l'eau de trempe : L'eau froide (hiver) provoque un refroidissement excessivement rapide, tendant à produire des particules de martensite plus petites. L'eau tiède (été) entraîne une trempe quelque peu plus douce, rendant le nie plus susceptible d'apparaître.
Le Mécanisme de Formation du Nioi—La Lumière Diffuse Produite par la Martensite à Grains Fins
Le Nioi (lumière brumeuse) apparaît dans des conditions opposées au nie—quand les grains de cristaux de martensite sont extrêmement fins.
Conditions de Formation à Grains Fins
Un refroidissement très rapide ou des températures de trempe plus élevées créent de nombreux sites de nucléation pour la transformation martensitique, entraînant des grains de cristaux individuels plus petits. Ces particules de martensite fines :
- Ne peuvent pas être individuellement confirmées à l'œil nu (0,1 mm ou plus petit)
- Apparaissent collectivement comme une « bande de diffusion de la lumière »—c'est le nioi
Le « Bizen nioi-deki » (motif nioi de style Bizen) : Le nioi-deki préféré par les forgerons d'épée de la province de Bizen (Okayama) est produit lorsque des particules de martensite fines se forment uniformément, créant un motif de lame qui brille doucement et diffusément comme du brouillard. La température traditionnelle de l'eau de trempe de Bizen (de la rivière Yoshii) et la gestion de la température sont censées avoir favorisé cette formation à grains fins.
États Intermédiaires du Nie et du Nioi—La Continuité des « Nie-deki » et « Nioi-deki »
Le nie et le nioi ne sont pas des opposés binaires mais forment un spectre continu :
| État | Taille des Grains | Apparence | École Représentative |
|---|---|---|---|
| Ara-nie (nie grossier) | Grande (>0,5 mm env.) | Étincelle grossière et granuleuse | Tradition Soshu, œuvres vigoureuses |
| Nie (standard) | Moyen (0,1–0,5 mm env.) | Étincelle granuleuse comme du sable | Soshu, Yamashiro |
| Ko-nie (nie fin) | Petit (0,05–0,1 mm env.) | Étincelle fine | Tradition Yamashiro, Shinshinto |
| Nioi | Minuscule (<0,05 mm env.) | Lumière diffuse | Tradition Bizen |
| Deep nioi | Extrêmement minuscule | Luminosité brumeuse | Ichimonji, Masamune précoce |
Mécanismes de Formation du Chikei et du Kinkusuji
En plus des motifs de lame, le « chikei » (motif de terrain) et le « kinkusuji » (motif de ligne dorée) observés sur le ji (champ) du sabre sont également liés à la microstructure du métal :
Chikei (地景) : Les portions limites des couches d'acier formées par répétition du pliage et du forgeage, qui deviennent visibles grâce aux processus de trempe et de polissage. Apparaît comme des lignes fluides sombres. Le mouvement et la densité du chikei sont un critère pour évaluer la structure de terrain.
Kinkusuji (金筋) : Comme le chikei, des traces de répétition du pliage et du forgeage, mais apparaissant comme des lignes minces brillantes dans des conditions spécifiques. Métallurgiquement une variante du chikei, parfois interprétée comme des couches de fer pur (faible en carbone) devenant exposées.
Dialogue Entre la Métallurgie Moderne et la Technologie de Fabrication d'Épée
La science des matériaux moderne et les chercheurs en métallurgie ont mené des études détaillées sur les mécanismes de formation des motifs de lame des sabres japonais.
Recherche par l'Institut Japonais des Métaux : Dans les années 1980–90, les groupes de recherche à l'Institut Japonais des Métaux ont mené une analyse microstructurale détaillée de sections transversales de sabres japonais, documentant scientifiquement l'organisation de la martensite et les traces de trempe dans les zones de motif de lame.
Échange de Connaissances avec les Forgerons d'Épée : À mesure que l'analyse scientifique a progressé, les connaissances empiriques des forgerons d'épée (artisans) se sont souvent alignées avec les explications scientifiques. Ceci a attiré l'attention comme exemple où « les règles anciennes d'expérience sont soutenues par la science moderne ».
Méthodes Pratiques d'Observation pour l'Appréciation du Motif de Lame
Conditions d'observation pour apprécier correctement le nie et le nioi :
- Source de lumière : Lumière naturelle (lumière du nord en plein air) ou éclairage fluorescent. La lumière directe du soleil crée une réflexion excessive.
- Distance d'observation : 30–50 cm. Trop près empêche de voir l'ensemble du motif ; trop loin obscurcit les détails.
- Angle de lumière : Éclairer la lame d'un angle de 15–30 degrés. L'apparence du nie et du nioi change dramatiquement selon l'angle.
- Magnification : Lors de l'examen des détails fins du nie et du nioi, utilisez une loupe (grossissement 5–10x).
Conclusion—La Science Révèle la Vérité Derrière « L'Intuition de l'Artisan »
Comprendre les mécanismes de formation du nie et du nioi explique pourquoi les forgerons d'épée s'obsèdent sur « la température de l'eau de trempe d'aujourd'hui », « la température du four » et « la profondeur de l'application d'argile ». Tous ces paramètres déterminent la taille des grains de martensite—en d'autres termes, la qualité du nie et du nioi.
L'intuition affinée par mille ans d'expérience est en réalité une procédure opérationnelle rationnelle que la science moderne des matériaux est venue expliquer ultérieurement. Cette découverte prouve que le sabre japonais est simultanément une œuvre d'art et une pratique tangible d'ingénierie des matériaux de précision.
